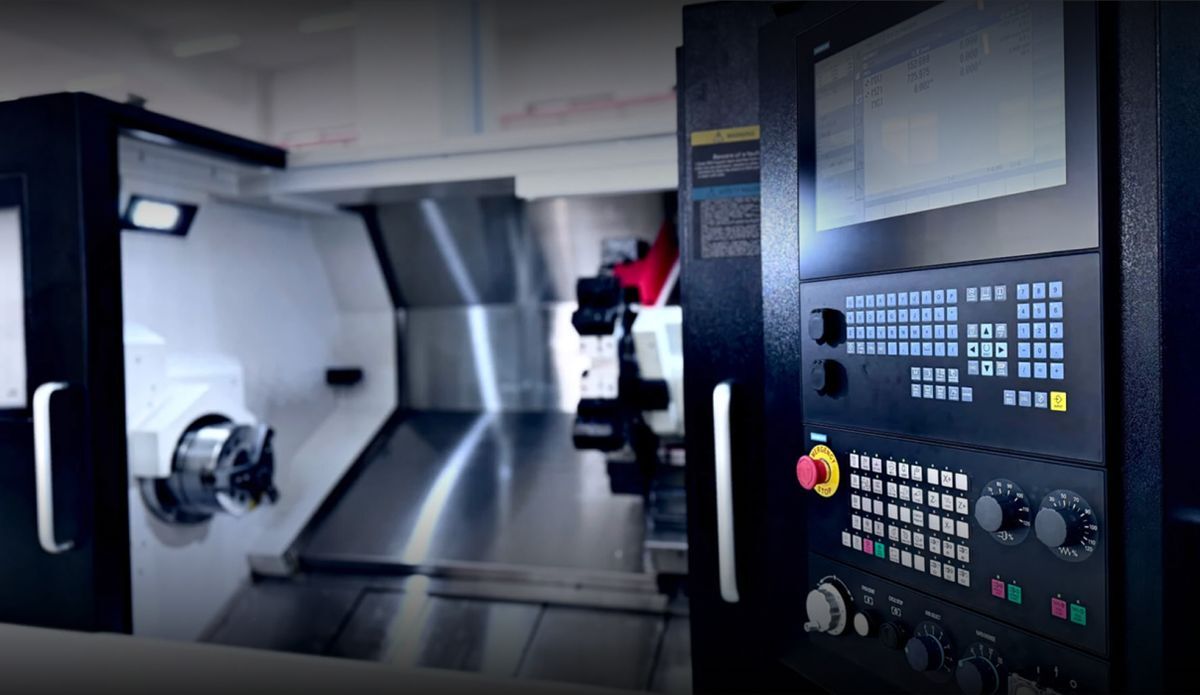

SYIL L Siemens SINUMERIK
SYIL L4-ը ստանդարտով հագեցված է Siemens SINUMERIK 828D կառավարման համակարգով։ Իր յուրահատուկ CNC կատարողականությամբ SINUMERIK 828D-ն սահմանում է արտադրողականության նոր չափանիշներ SYIL մեքենաներում ֆրեզավորման ժամանակ։ Նոր SINAMICS շարժիչավարիչների և SIMOTICS շարժման կառավարման շարժիչների շնորհիվ SINUMERIK 828D-ն այժմ ավելի արտադրողական է։ Պինդ ապարատային ճարտարապետությունն ու խելացի կառավարման ալգորիթմները, բարձրորակ վարող և շարժիչ տեխնոլոգիաների հետ միասին, ապահովում են մշակման ընթացքում առավելագույն դինամիկա և ճշգրտություն։
.png?width=5760&name=Mask%20group%20(22).png)

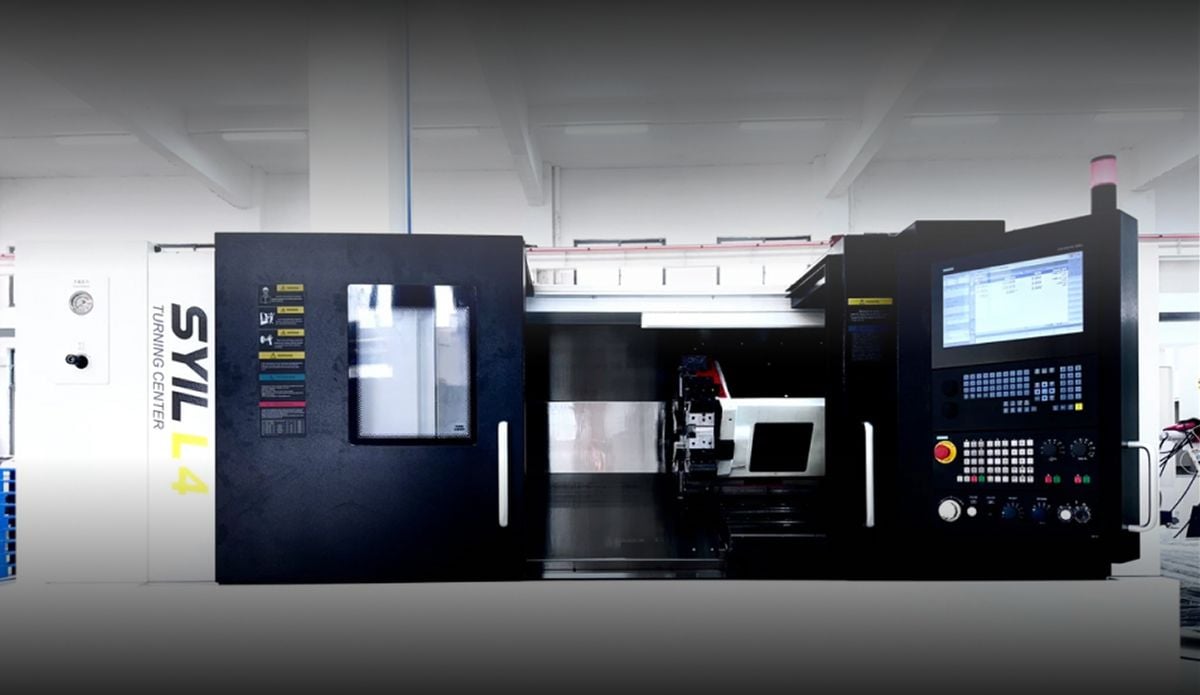

SYIL L4
SYIL L շարքի բարձր արդյունավետության պտտման կենտրոնները նախագծված են ապահովելու աննախադեպ կարգավորման ճկունություն, ծայրահեղ կոշտություն և բացառիկ ջերմային կայունություն։ Այս մեքենաները արդյունաբերության առաջատարն են արդյունավետության և գնի հարաբերակցությամբ, առաջարկելով անպարտելի արժեք իրենց դասում։
.png?width=5760&name=Mask%20group%20(57).png)
.png?width=5760&name=Mask%20group%20(56).png)
SYIL L4 հիմնական առանձնահատկություններ
SYIL L4 պտտվող կենտրոն՝ մեծ մասերի բարձր արդյունավետ CNC մշակում։
.png?width=5760&name=Mask%20group%20(58).png)
Տեխնիկական բնութագրեր
L2
L3
L4
Մշակման հզորություն
Չակի չափս
8 դյույմ
8 դյույմ
10 դյույմ
Մաքս. ճոճման տրամագիծ մահճակալի վրայով
ø510 մմ
ø550 մմ
ø630 մմ
Մաքս. ճոճման տրամագիծը կարիացին վրայով
ø260մմ
ø290 մմ (Y առանցքով՝ 200 մմ)
ø330մմ
Աշխատանքային կտորի առավելագույն երկարություն
300մմ
500 մմ (Y առանցքով՝ 530 մմ, հակապտուտակով՝ 450 մմ)
800 մմ (1100 մմ/1500 մմ)
Աշխատանքային կտորի առավելագույն տրամագիծ
ø380մմ
ø380մմ
ø520մմ
Շփինդլ
Մաքսիմալ արագություն
Չորս հազար պտույտ րոպեում
Չորս հազար պտույտ րոպեում
3500 պտ/րոպ
Շփինդլյան քիթ
A2-6
A2-6
A2-8
Շփինդելի անցքի տրամագիծ
ø66մմ
ø63մմ
ø91մմ
Շպինդելի անցքի տրամագիծը
ø52մմ
ø52մմ
ø75մմ
Շփինդլի հզորություն
11/15 կՎտ
11/15 կՎտ
15 կՎտ
Մին. C-առանցքի ինդեքսավորում
--
0.001°
--
Հակառակ գլան
Չակի չափս
--
6 դյույմ
--
Արագության չափ / առավելագույն արագություն
--
1750/6000 պտ/րոպ
--
Շփինդլյան քիթ
--
A2-5
--
Շփինդելի անցքի տրամագիծ
--
ø56մմ
--
Շպինդելի անցքի տրամագիծը
--
ø45մմ
--
Շփինդլի հզորություն
--
11 կՎտ
--
Ճամփորդություններ
--
530 մ
--
Արագ անցում
--
30 մետր րոպեում
--
Գործիքակիր
Տեսակ
Սերվո տուրետ

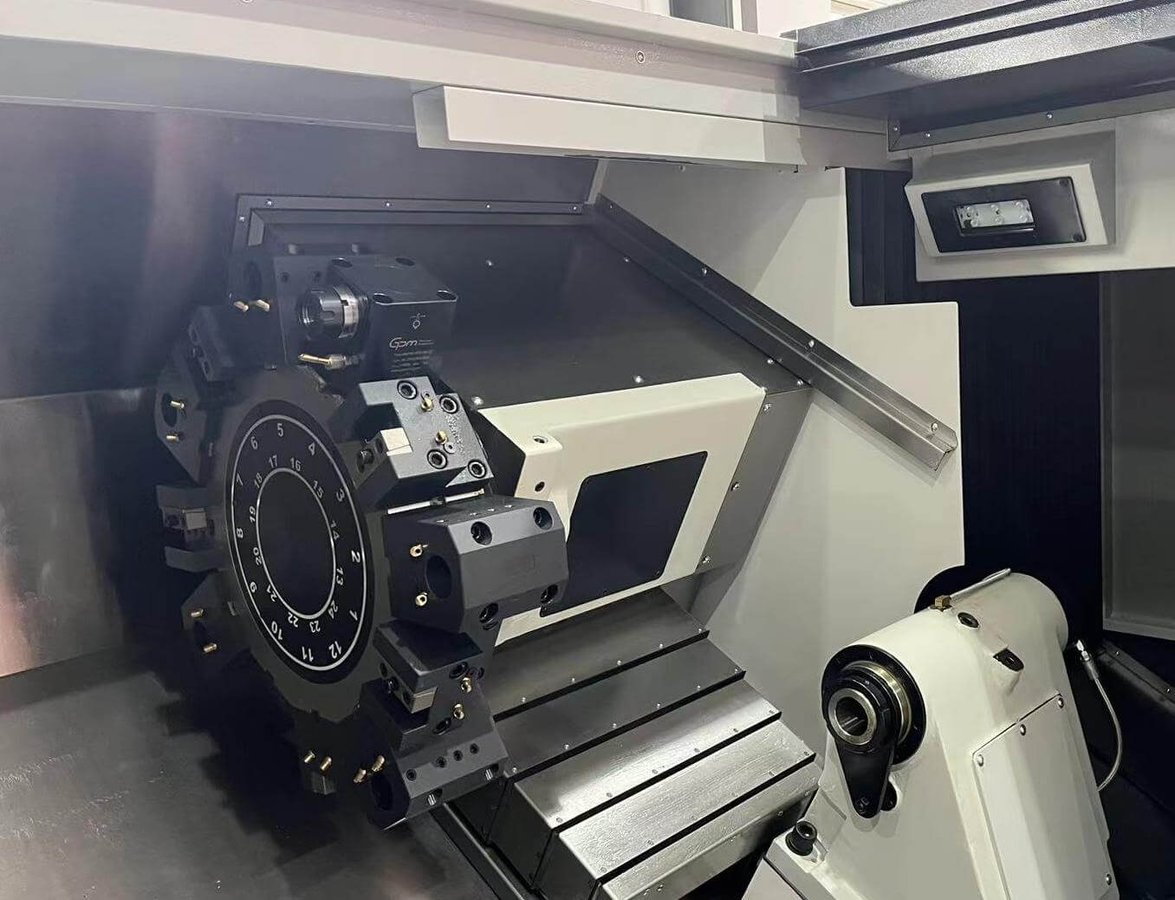

Ուժային տուրետ
Սերվո տուրետ
Գործիքներ8
8/12
12
12
Գործիքի շանկի չափը
25x25/20x20 մմ
25x25մմ
25x25մմ
Գործիքի շանկի տրամագիծը
ø40/ø32 մմ
ø40մմ
ø40մմ
Մին. գործիքից գործիք
--
0.2 վայրկյան
0.2 վայրկյան
Մաքս. գործիքից գործիք
--
0.5 վայրկյան
0.5 վայրկյան
Մաքս. կենդանի գործիքավորման արագություն
--
հինգ հազար պտույտ րոպեում
հինգ հազար պտույտ րոպեում
Կենդանի գործիքավորման մոդել
--
ԲՄՏ55
ԲՄՏ55
Ճամփորդություններ
X Արագ հատում
30 մետր րոպեում
30 մետր րոպեում
30 մետր րոպեում
Z արագ հատում
30 մետր րոպեում
30 մետր րոպեում
30 մետր րոպեում
Y արագ անցում
--
15 մետր րոպեում
--
X ճանապարհորդություններ
200մմ
Մեկ հարյուր իննսուն և տասը միլիմետր
260+10 մմ
Զ Թրավելս
360մմ
550 մմ (Y առանցքով՝ 490±50 մմ)
850 մմ (1150 մմ/1550 մմ)
Վերջային սյունակ
Վերջային հենարանից դեպի կտոր տեղափոխություններ
--
465 մմ (Y առանցքով՝ 500 մմ)
--
Վերջային սյան արագ տեղաշարժ
--
30 մետր րոպեում
10 մետր րոպեում
Փակիչի նեղացում
--
MT4
MT5
ճշգրտություն
Ավարտեք գլանաձև ճշգրտության պտտումը
ԻՏ6
ԻՏ6
ԻՏ6
Մասերի պտտման մակերեսի ավարտում
Կարմիր տեղաշարժ 0.4-1.6
Կարմիր տեղաշարժ 0.4-1.6
Կարմիր տեղաշարժ 0.4-1.6
Պտտման ավարտված մասերի կլորություն
≤0.003 մմ
≤0.003 մմ
≤0.003 մմ
Դիրքի ճշգրտություն(X)
0.005 մմ
0.005 մմ
0.005 մմ
Դիրքի ճշգրտություն (Z)
0.008 մմ
0.008 մմ
0.008 մմ
Ճշգրտության կրկնելիություն (X)
0.002 մմ
0.002 մմ
0.002 մմ
Ճշգրտության կրկնելիություն (Զ)
0.004 մմ
0.004 մմ
0.004 մմ
Չափեր և քաշ
Չափեր (երկարություն x լայնություն x բարձրություն)
1775x1600x1690 մմ
2500x1720x1740 մմ (Y առանցքով՝ 2680x1750x1850 մմ, հակառակ սպինդլով՝ 2680x1750x1850 մմ)
2500x1720x1740 մմ
Հյուսիս-արևմուտք
3050 կգ
4000 կգ
6200 կգ/ 6800 կգ/ 7220 կգ
