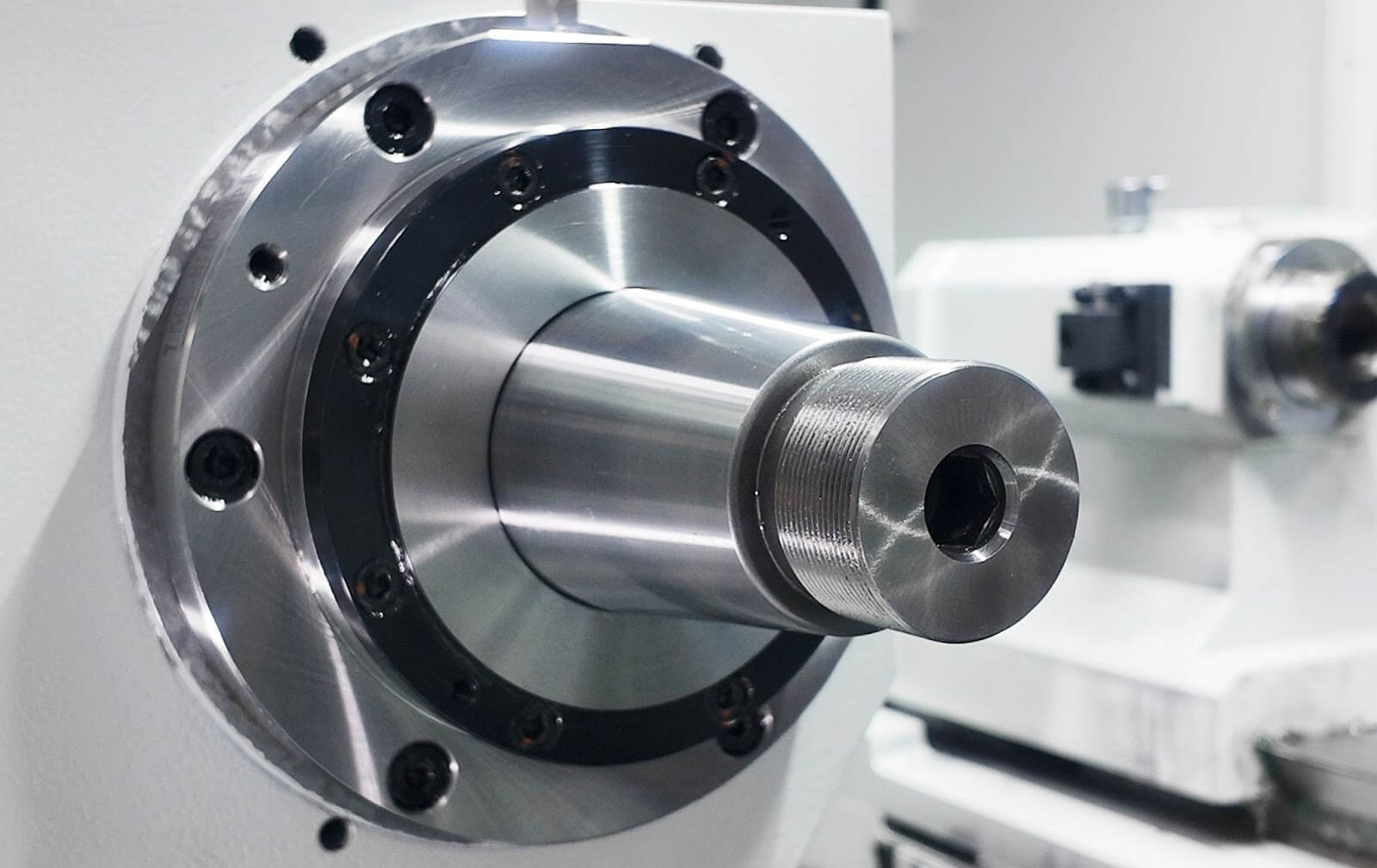

Շպինդել - Շլիֆերային անիվի շարժիչ
Շփիչի ճշգրտությունը երաշխավորելու համար դրա մեջ կիրառվում են բարձր ճշգրտության գլանափաթեթներ։
.jpg)
Աշխատունակություն
Շարժվող տրամագիծ (մմ)
350
Մաքս. աղացման տրամագիծը (մմ)
330
Առավելագույն մանրացման երկարություն (մմ)
600
Կենտրոնների միջև հեռավորությունը (մմ)
650
Մաքս. աշխատանքային կտորի քաշը կենտրոնների միջև (կգ)
60 (առանց կենտրոնական հենարանի)
.jpg)
Շփման անիվի գլուխ
Շլիֆային անիվի չափեր (արտաքին տրամագիծ x հաստություն x ներքին տրամագիծ) մմ
610 x (25–100) x 203.2
Սպինդլային շարժիչի հզորությունը (կՎտ)
11
Շլիֆային անիվի կտրման գծային արագությունը (մ/վրկ)
60 (ընտրովի 100)
Շփինդելի առանցքի չափը (մմ)
67
Շպինդելի կրողի տեսակը
Պարկի տեսակը (ընտրովի ժապավենային)

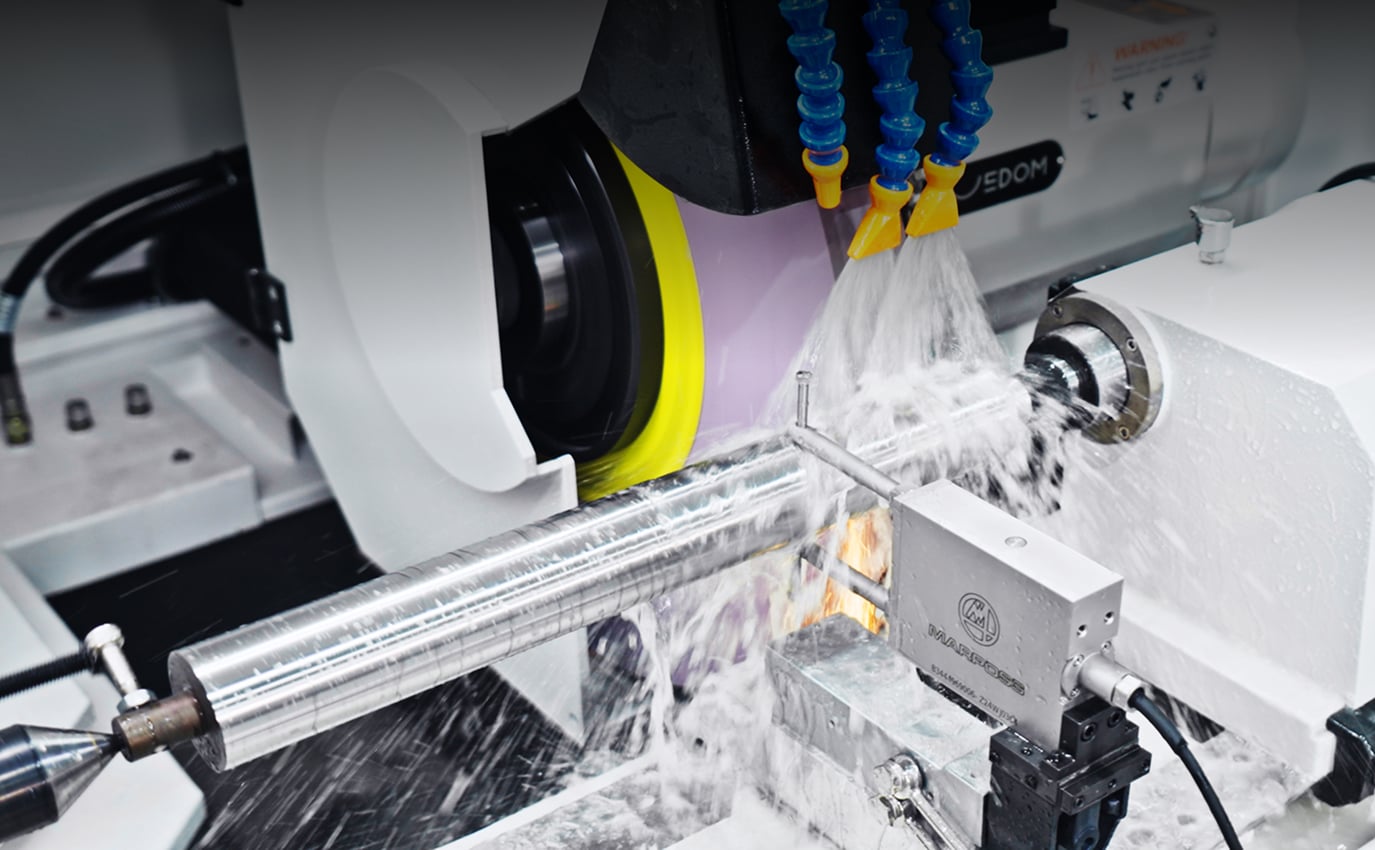

-2.jpg)
Աշխատող գլուխ
Տեսակ
Փակ կենտրոն/Կենդանի կենտրոն
Կենտրոնական նեղացում
MT5
Շփինդելի արագություն (րոպե/րոպե)
10~1000
Մոտորի հզորություն (կՎտ)
2

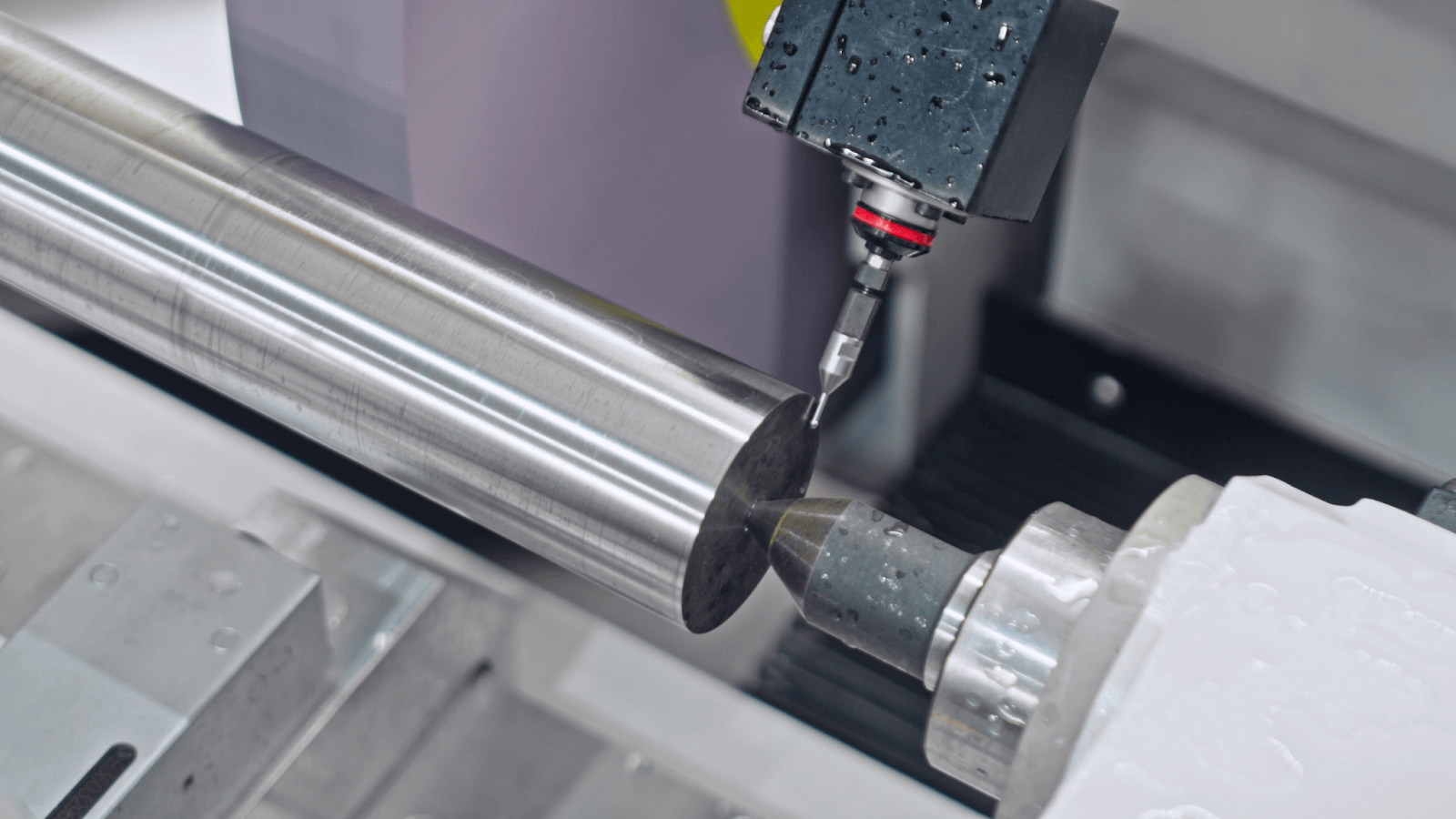

%20(1).png)
Վերջային սյունակ
Կենտրոնական նեղացում
MT4
Ծածկույթի տրամագիծը (մմ)
58
Շփինդելի տեղաշարժը (մմ)
35
X-առանցքի մրոտող անիվի սլայդ
Աղյուսակի տեղաշարժը (մմ)
400
Արագ կերակրման արագություն (մ/րոպե)
16
Նվազագույն սնուցում/յուրաքանչյուր սանդղակ (մմ)
0.001/0.01/0.10
Շրջադարձային անիվի սնուցման ռեժիմը
Խորացում / անկյունային
X առանցքի սերվո շարժիչ (կՎտ)
2.2
Շլիֆային անիվի սլայդ
V-Flat կառուցվածքով ուղղորդիչ երկաթուղի
-2.jpg)
Z առանցքի մրգման անիվի սահիչ
Աղյուսակի տեղաշարժը (մմ)
700
Արագ սնուցման արագություն (մ/րոպե)
16
Նվազագույն սնուցում/յուրաքանչյուր սանդղակ (մմ)
0.001/0.01/0.10
Z առանցքի սերվո շարժիչ (կՎտ)
2.2
Աղյուսակի սահիչ.
V-Flat կառուցվածքի ուղեցույց երկաթուղի
Նստարանի պտտման անկյունը (աստիճաններ ժամացույցի ուղղությամբ/ժամացույցի հակառակ ուղղությամբ)
4 և 9
Համընդհանուր
Շլիֆային անիվի գլխի յուղման յուղային պոմպ (կՎտ)
0.18
Հղկման հեղուկի պոմպ (կՎտ)
0.18
Ձեռնարկի յուղի պոմպ (W)
25
Շփման անիվի գլխի յուղի տանկի տարողունակությունը (լ)
30
Հղկման հեղուկի տանկի տարողունակությունը (լ)
120
Ձեռնարկի յուղի տանկի տարողունակությունը (լ)
8 (ամբողջժամյա յուղավորում)
Նetto քաշը (կգ)
5200
Չափեր (մմ)
3015 x 2200 x 1867

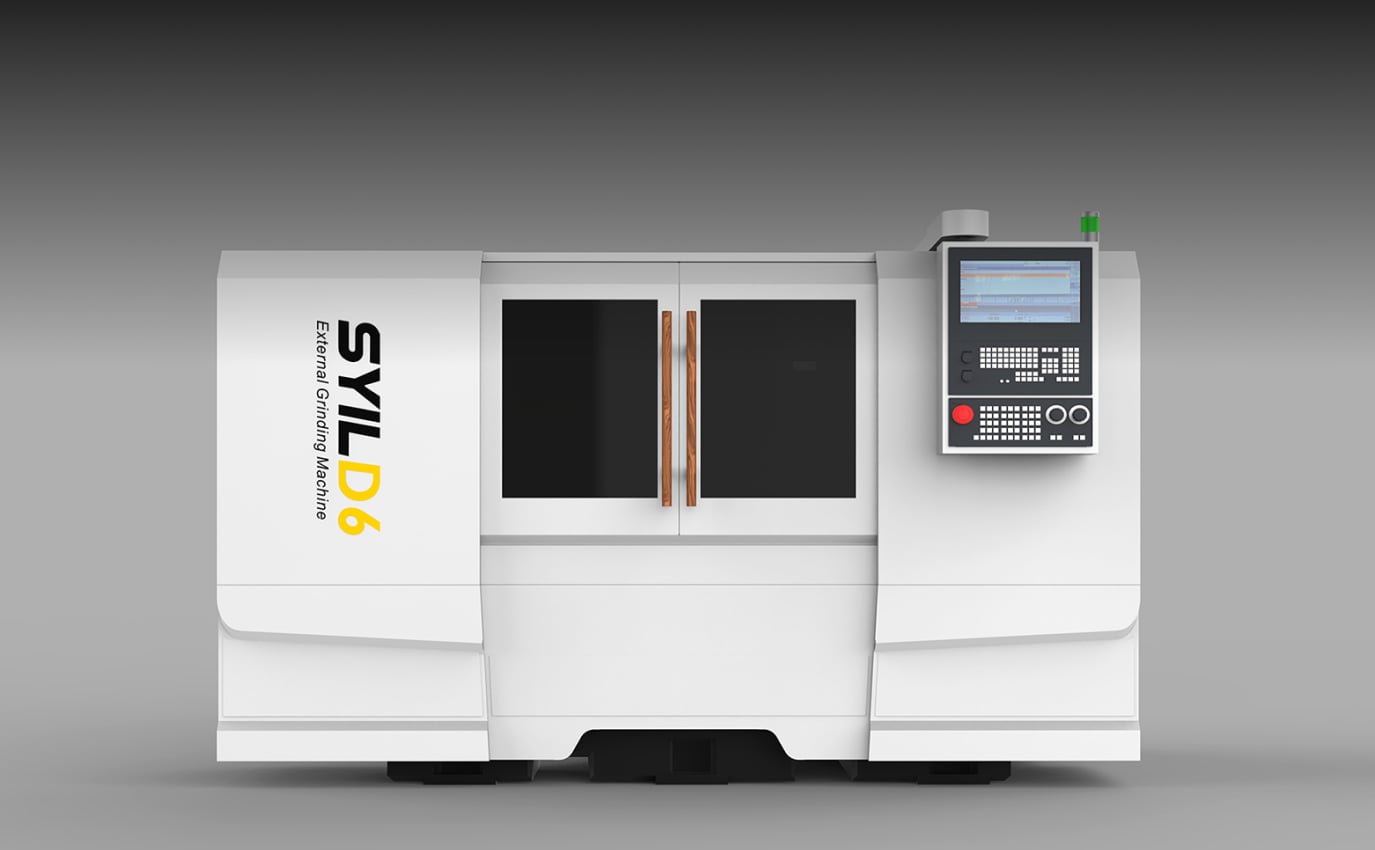

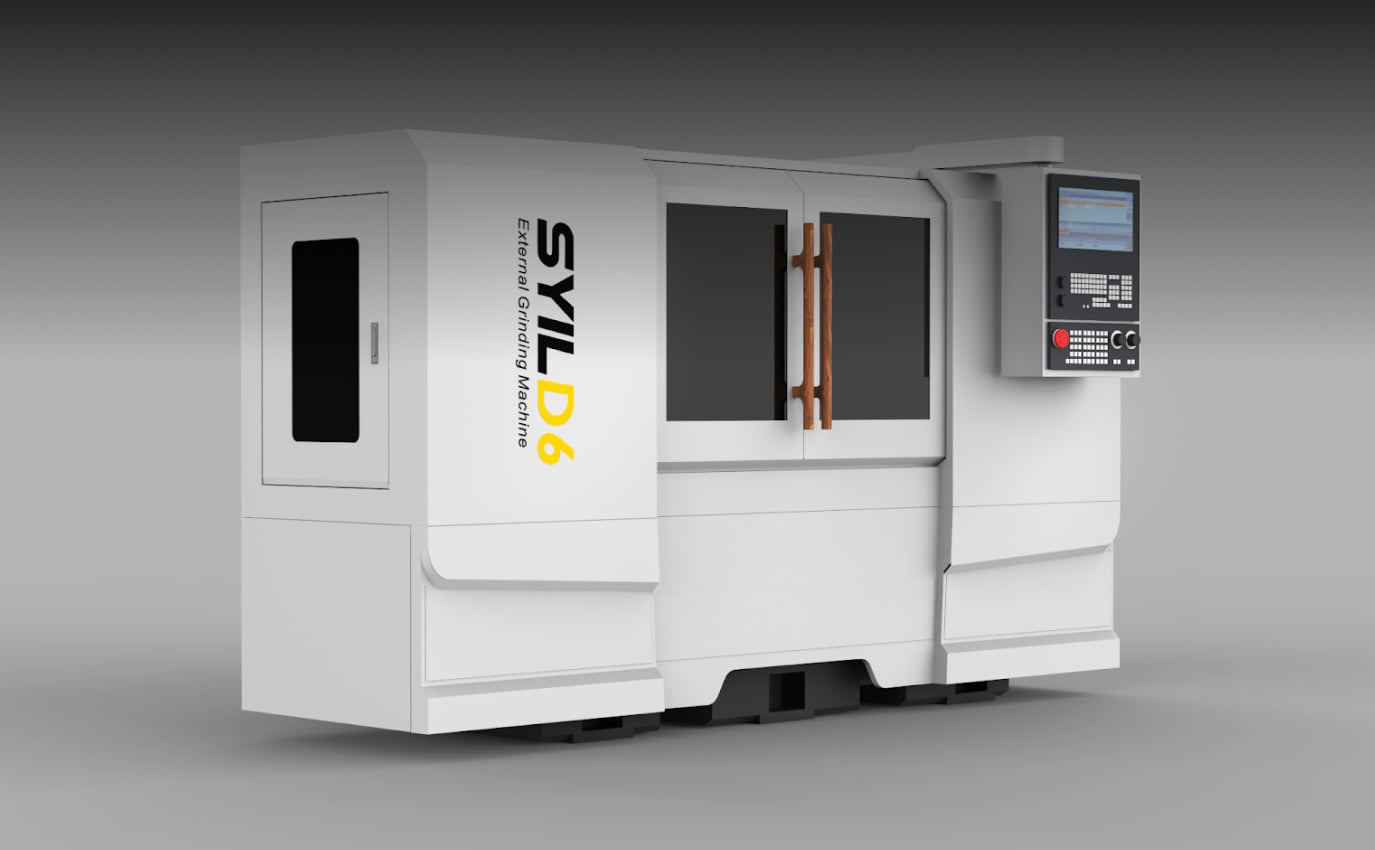

Իր դասում լավագույն արժեքով CNC մշակման մեքենա
D6-ը ճշգրիտ առանցքների արտաքին գլանաձև մշակման համար նախատեսված մեքենայական հարթակ է։ Այս շարքը առաջարկում է գերազանց ճկունություն և բարձր արդյունավետություն և իդեալական է փոքր բաղադրիչների, ինչպիսիք են պանչերը, առանցքները և վիրաբուժական սարքավորումները, մշակման համար։
Հիանալի արժեք առաջարկելով՝ այն իդեալական ընտրություն է ինչպես փոքր արհեստանոցներում ճկուն մեկանգամյա արտադրության, այնպես էլ մեծածավալ գործողություններում արդյունավետ բարձր ծավալով արտադրության համար։ Կոմպակտ կառուցվածքով, բազմակողմանի օգտագործման և ինտուիտիվ կառավարման D6 համընդհանուր գլանաձև փայլեցման մեքենան ապահովում է բացառիկ ճշգրտություն և առավելագույն արտադրողականություն։
.png)

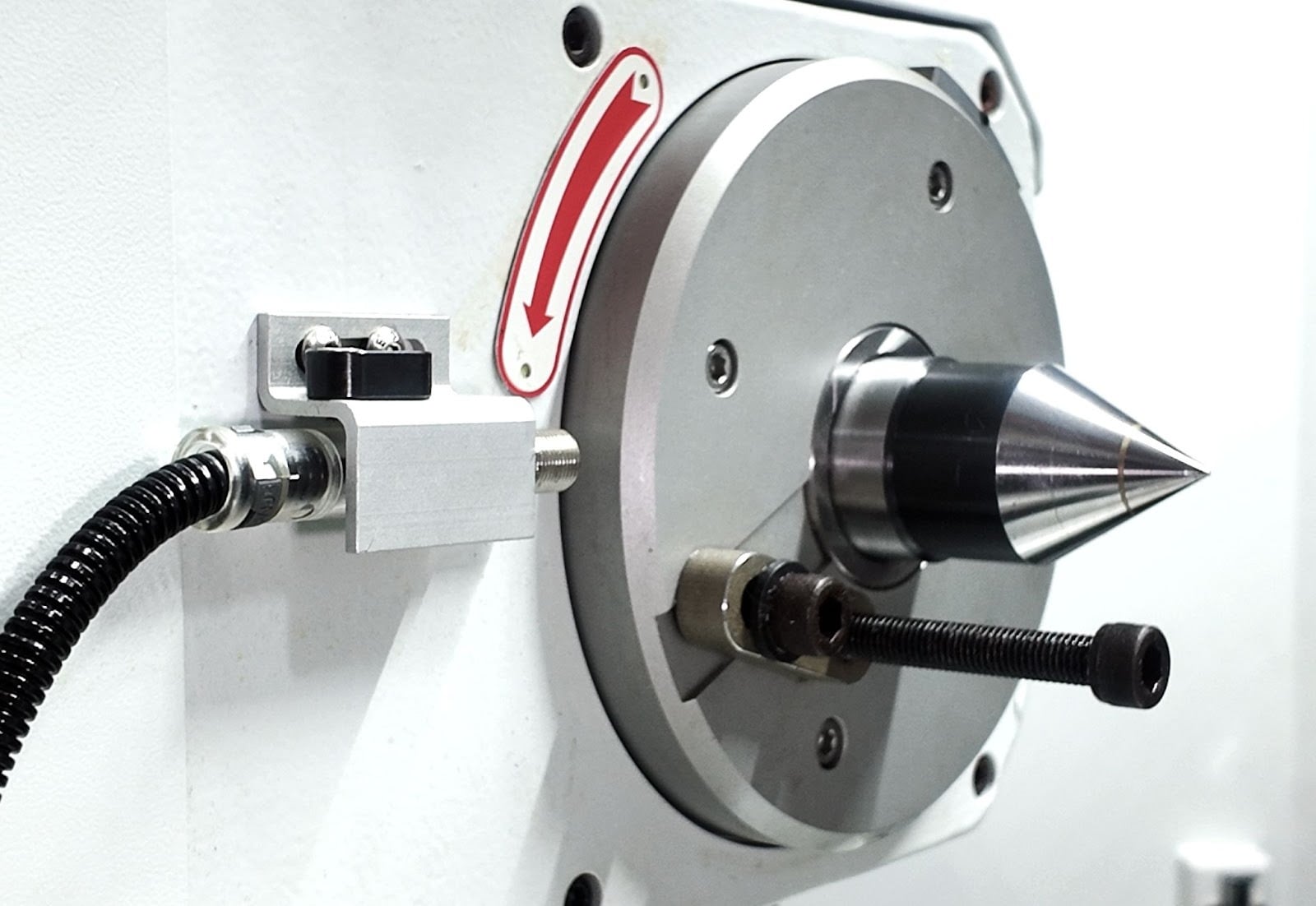

Գործող գլուխ - արտադրանքի վարող սարք
Աշխատվող մասի գլխամասը նախատեսված է ինչպես կենդանի շփիչով (live spindle) մշակման, այնպես էլ երկկենտրոն ամրակման (two-center clamping) մշակման համար։
.png)

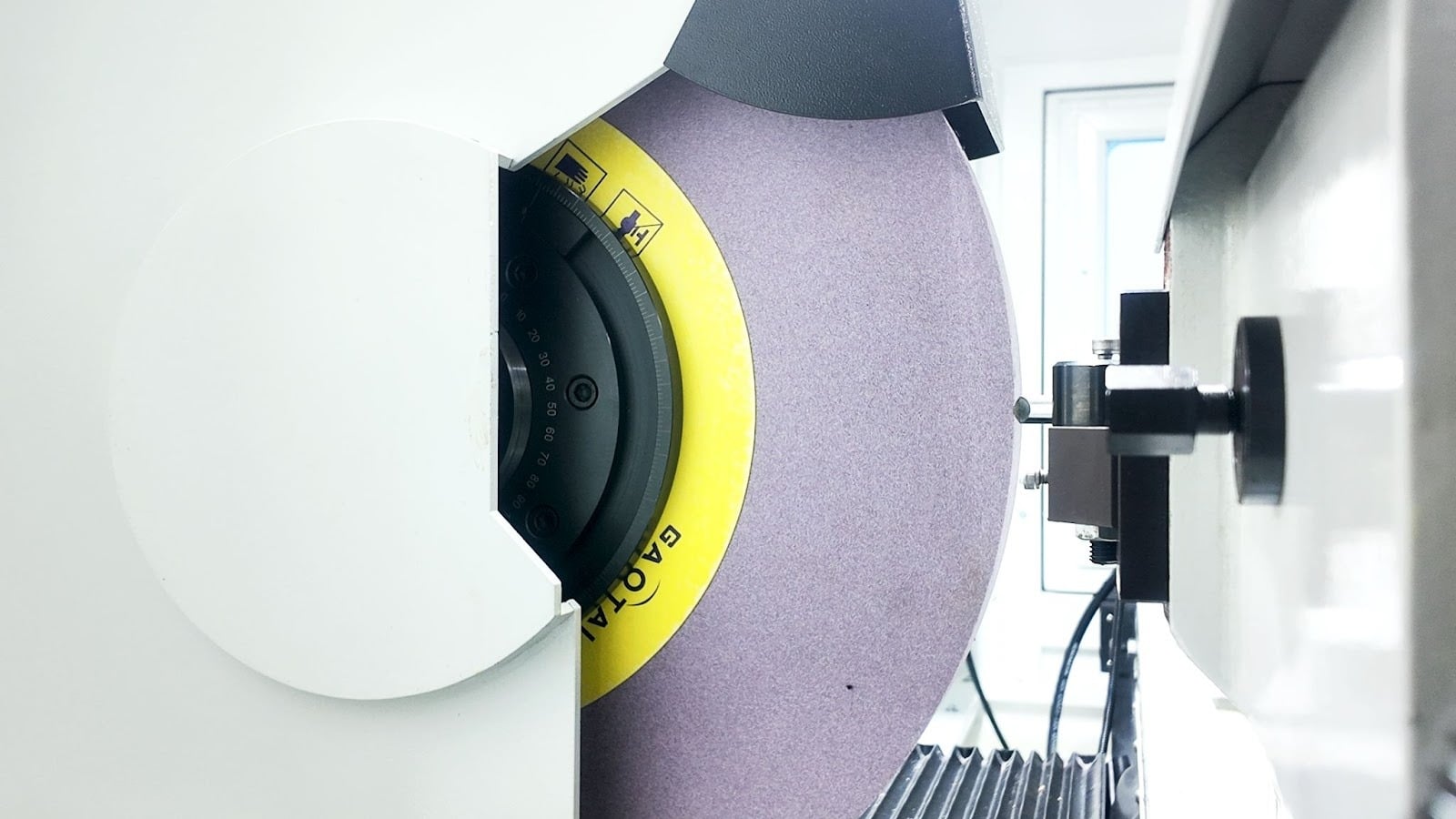

Շլիֆային անիվի գլուխ - Շլիֆային անիվի ամրացման սարք
Այն ներառում է դինամիկ և ստատիկ ճնշման համակարգ։ Այս համակարգը ապահովում է յուղի անընդմեջ ֆիլմ շպինդլի և բեռինգների շուրջը, երբ մաշող անիվը պտտվում է, ինչը զգալիորեն երկարացնում է մաշող անիվի շպինդլի ծառայության ժամկետը։

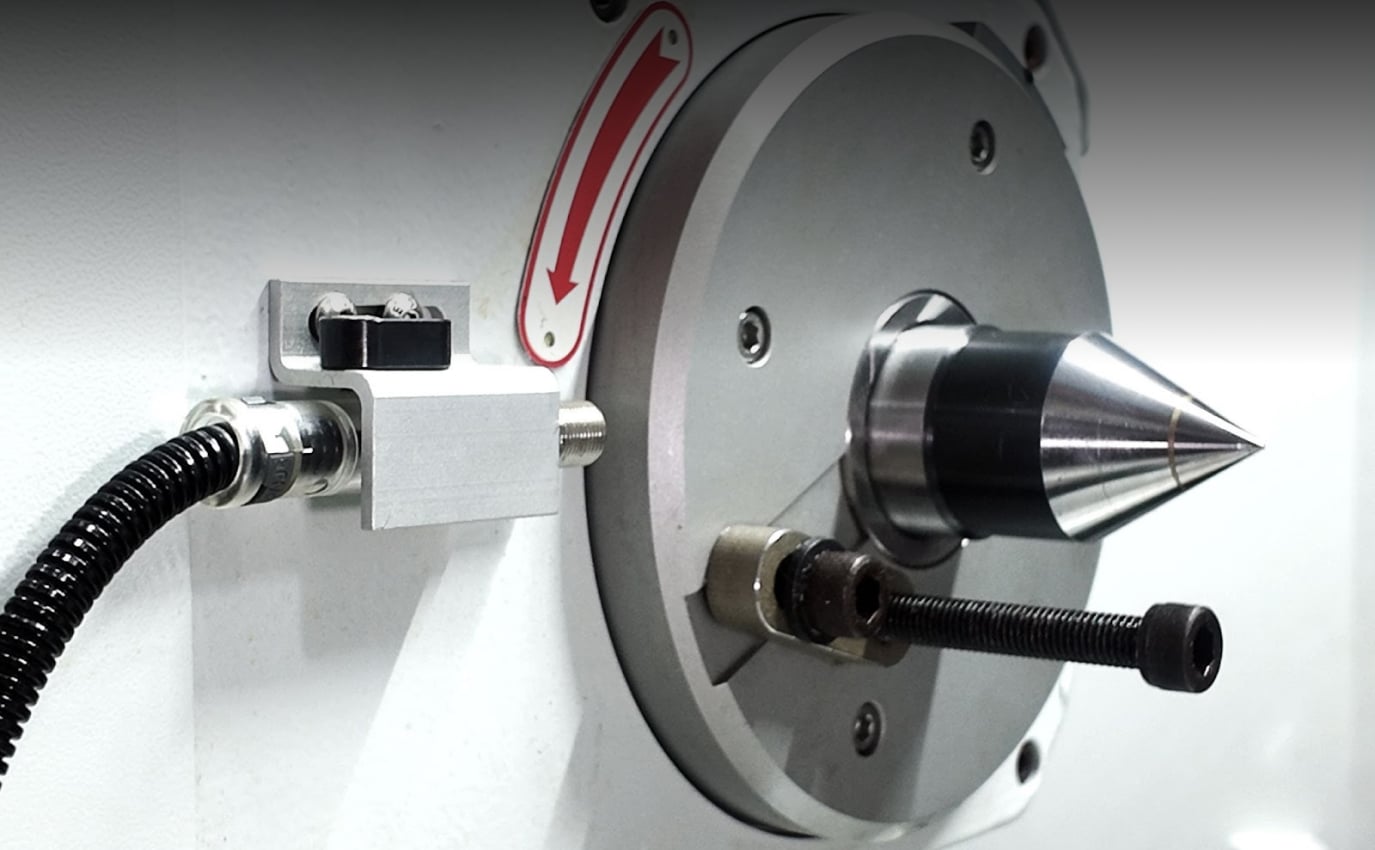

Հետևի սյունակ - աջ կողմի սեղմման սարք
Հետևի սյունակը ունի լայնածավալ թևիկ, որը հարթ սահում է իր պատյանում։ Ճշգրիտ նուրբ կարգավորումները հնարավոր են նվազագույն ջանքերով։ Ճշգրիտ ցիլինդրականության կարգավորումները կարելի է իրականացնել նշված տիրույթում՝ երկկենտրոն ամրացման գլանման ընթացքում ցիլինդրականության նուրբ կարգավորման միջոցով։

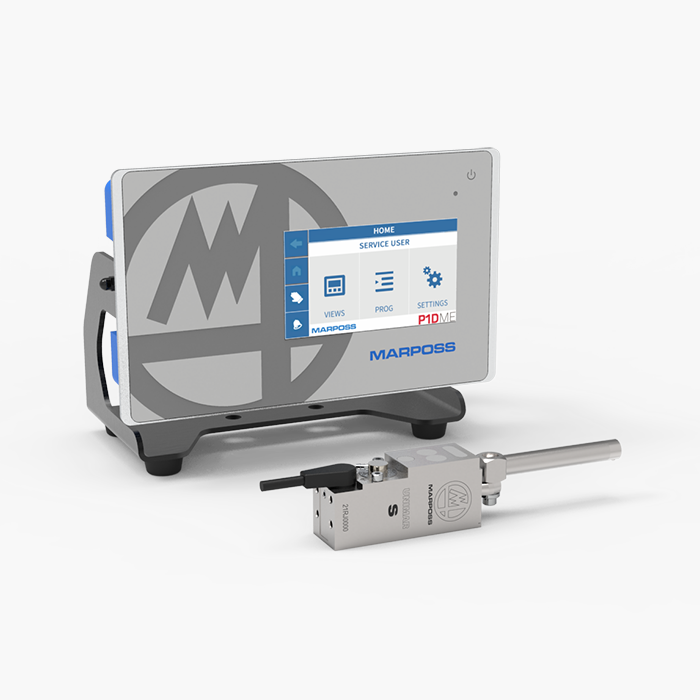

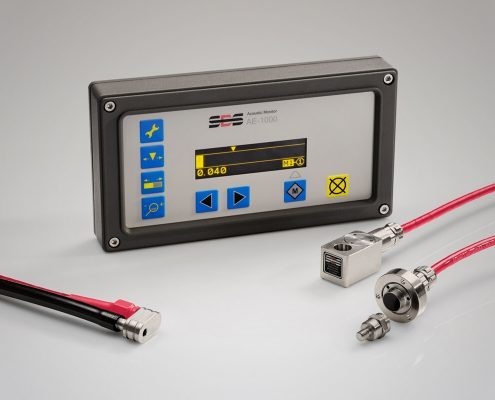

.png?width=1200&height=900&name=Mask%20group%20(6).png)

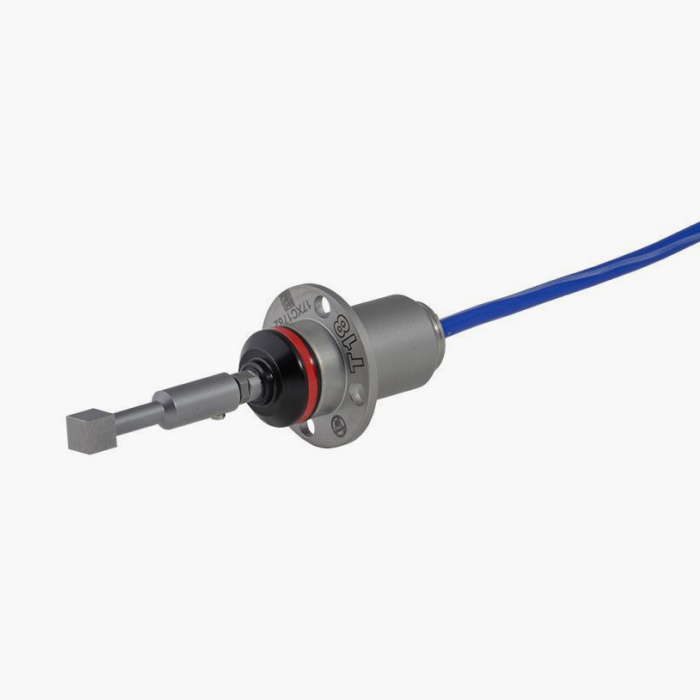

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Տեխնիկական բնութագրեր
Դ6
Դ7
Դ10
Աշխատունակություն
Շարժվող տրամագիծը (մմ)
երեք հարյուր հիսուն
երեք հարյուր հիսուն
երեք հարյուր հիսուն
Մաքս. մանրացման տրամագիծ (մմ)
երեք հարյուր երեսուն
երեք հարյուր երեսուն
երեք հարյուր երեսուն
Առավելագույն մանրացման երկարություն (մմ)
վեց հարյուր
750
հազար
Կենտրոնների միջև հեռավորություն (մմ)
վեց հարյուր հիսուն
ութ հարյուր
հազար հիսուն
Մաքս. աշխատանքային կտորի քաշը կենտրոնների միջև (կգ)
60 (առանց կենտրոնական կայուն հենարանի)
80 (առանց կենտրոնական կայուն հենարանի)
120 (առանց կենտրոնական կայուն հենարանի)
Շփման անիվի գլուխ
Շլիֆային անիվի չափեր (արտաքին տրամագիծ x հաստություն x ներքին տրամագիծ) մմ
610 x (25–100) x 203.2
610 x (25–100) x 203.2
610 x (25–100) x 203.2
Շփինդելի շարժիչի հզորությունը (կՎտ)
տասնմեկ
տասնմեկ
տասնմեկ
Շլիֆային անիվի կտրման գծային արագությունը (մ/վրկ)
60 (ընտրովի 100)
61 (ընտրովի 100)
62 (ընտրովի 100)
Շփինդելի առանցքի չափը (մմ)
վաթսուն յոթ
վաթսուն յոթ
վաթսուն յոթ
Շփիչի տեսակը
Պտուտակակիր տեսակը (ընտրովի ժապավենային)
Պտուտակակիր տեսակը (ընտրովի ժապավենային)
Պտուտակակիր տեսակը (ընտրովի ժապավենային)
Աշխատող գլուխ
Տեսակ
Փակ կենտրոն/Կենդանի կենտրոն
Փակ կենտրոն/Կենդանի կենտրոն
Փակ կենտրոն/Կենդանի կենտրոն
Կենտրոնական նեղացում
MT5
MT5
MT5
Շփինդելի արագությունը (րոպե/րոպե)
10~1000
10~1000
10~1000
Մոտորի հզորություն (կՎտ)
երկու
երկու
երկու ամբողջ և կես
Վերջային սյունակ
Կենտրոնական նեղացում
MT4
MT4
MT4
Փողի տրամագիծը (մմ)
հիսունութ
հիսունութ
հիսունութ
Շփինդելի տեղաշարժը (մմ)
երեսունհինգ
երեսունհինգ
երեսունհինգ
X-առանցքի մրոտող անիվի սլայդ
Աղյուսակի տեղաշարժ (մմ)
400
400
400
Արագ կերակրման արագություն (մ/րոպե)
տասնվեց
տասնվեց
տասնվեց
Նվազագույն սնուցում/յուրաքանչյուր սանդղակ (մմ)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Շրջադարձող անիվի սնուցման ռեժիմ
Խորը / անկյունային
Խորը / անկյունային
Խորը / անկյունային
X առանցքի սերվո շարժիչ (կՎտ)
երկու. երկու
երկու. երկու
երկու. երկու
Շլիֆային անիվի սլայդ
V-Flat կառուցվածքի ուղեցույց երկաթուղի
V-Flat կառուցվածքի ուղեցույց երկաթուղի
V-Flat կառուցվածքի ուղեցույց երկաթուղի
Z առանցքի մրգման անիվի սահիչ
Աղյուսակի տեղաշարժը (մմ)
700
ութ հարյուր հիսուն
մեկ հազար երեք հարյուր
Արագ կերակրման արագություն (մ/րոպե)
տասնվեց
տասնվեց
տասնվեց
Նվազագույն սնուցում/յուրաքանչյուր սանդղակ (մմ)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Z առանցքի սերվո շարժիչ (կՎտ)
երկու. երկու
երկու. երկու
երկու. երկու
Աղյուսակի սահեցում
V-Flat կառուցվածքի ուղեցույց երկաթուղի
V-Flat կառուցվածքի ուղեցույց երկաթուղի
V-Flat կառուցվածքի ուղեցույց երկաթուղի
Նստարանի պտտման անկյունը (աստիճաններ ժամացույցի ուղղությամբ/ժամացույցի հակառակ ուղղությամբ)
4 և 9
4 և 9
4 և 9
Համընդհանուր
Շլիֆային անիվի գլխի յուղման յուղային պոմպ (կՎտ)
0.18
0.18
0.18
Փոշիացման հեղուկի պոմպ (կՎտ)
0.18
0.18
0.18
Ձեռնարկի յուղի պոմպ (W)
քսանհինգ
քսանհինգ
քսանհինգ
Շփման անիվի գլխի յուղի տանկի տարողունակությունը (լ)
երեսուն
երեսուն
երեսուն
Հղկման հեղուկի տանկի տարողունակությունը (լ)
մեկ հարյուր քսան
մեկ հարյուր քսան
մեկ հարյուր քսան
Նավթի տանկի տարողունակության ուղեցույց (լ)
8 (ամբողջժամյա յուղավորում)
8 (ամբողջժամյա յուղավորում)
8 (ամբողջժամյա յուղավորում)
Նetto քաշ (կգ)
հինգ հազար երկու հարյուր
հինգ հազար հինգ հարյուր
վեց հազար երկու հարյուր
Չափեր (մմ)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
