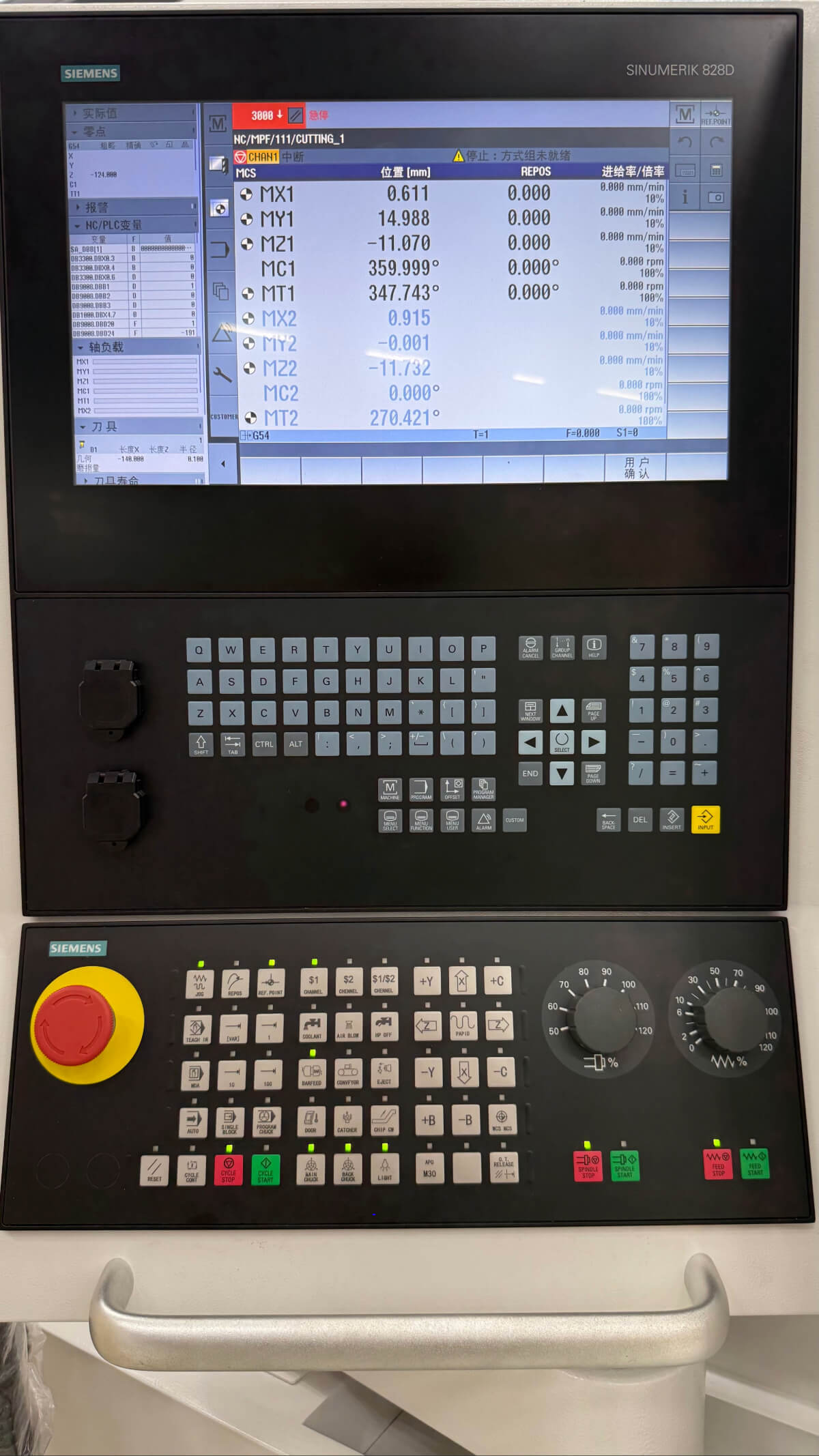

SYIL x Siemens SINUMERIK
SYIL G3-ն ստանդարտով համալրված է Siemens SINUMERIK 828D կառավարման համակարգով։ Իր առաջադեմ CNC կատարողականությամբ SINUMERIK 828D-ն սահմանում է SYIL մեքենաներում պտտման արտադրողականության նոր չափանիշներ։ Նոր SINAMICS շարժիչավարիչների և SIMOTICS շարժման կառավարման շարժիչների ավելացումը SINUMERIK 828D-ն դարձնում է ավելի արտադրողական։ Նրա ամուր ապարատային ճարտարապետությունն ու խելացի կառավարման ալգորիթմները, համակցված բարձրորակ drive-ի և շարժիչի տեխնոլոգիաների հետ, ապահովում են մշակման ընթացքում առավելագույն դինամիկա և ճշգրտություն։
%20(1).png?width=5760&name=Mask%20group%20(22)%20(1).png)

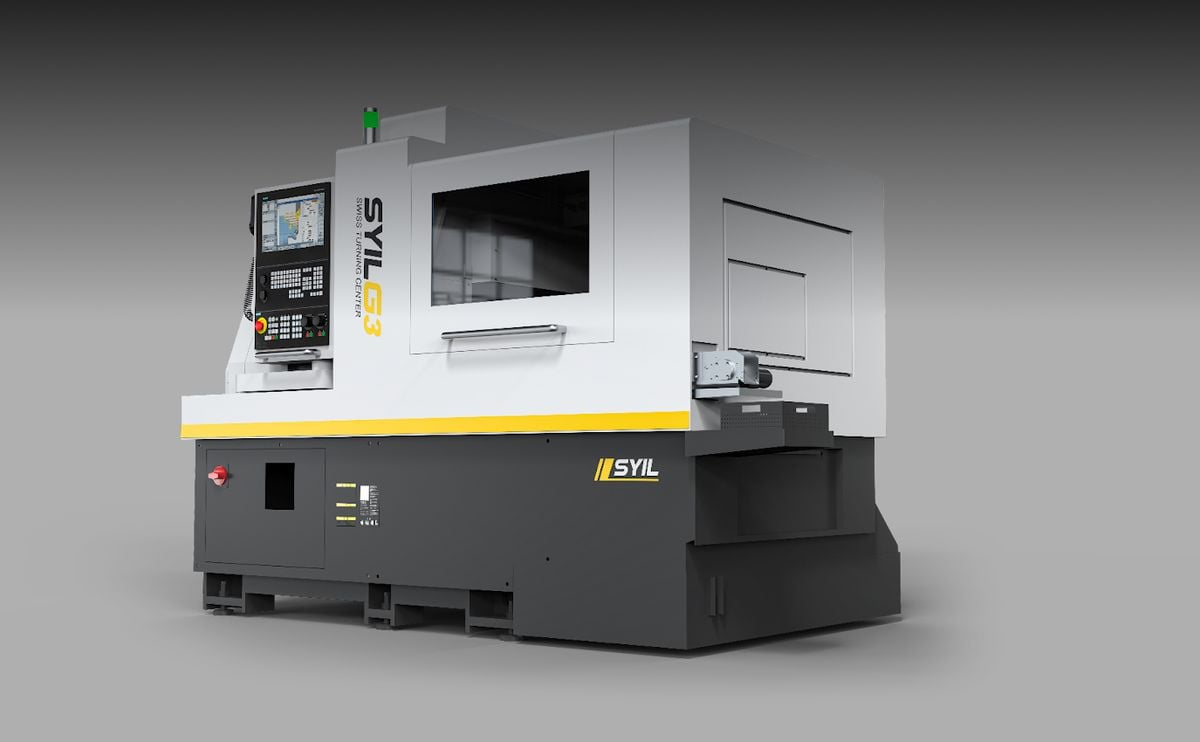

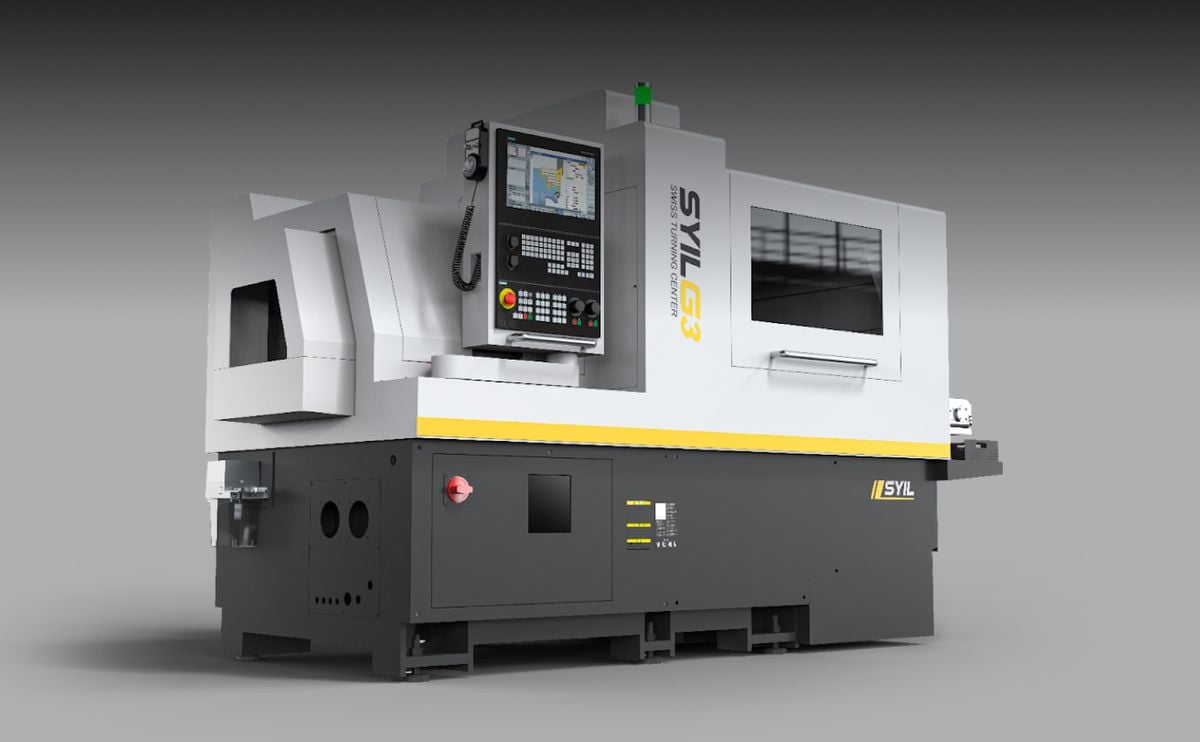

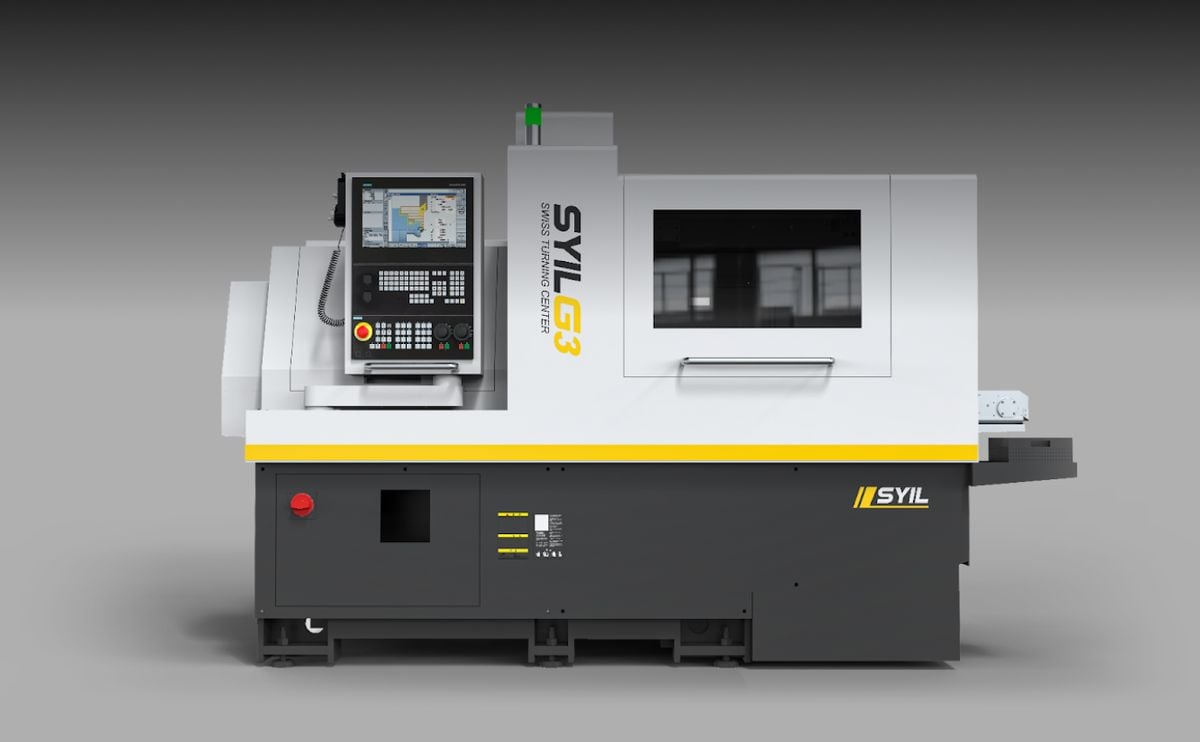

SYIL G3
G3-ը բարձր արդյունավետությամբ շվեյցարական տեսակի CNC հաստոց է, որը իդեալական է փոքր և երկար մասերի մշակման համար՝ բացառիկ ճշգրտությամբ և կայունությամբ։
.png?width=5760&name=image%20(32).png)
SYIL G3 առանձնահատկություններ
Իդեալական է փոքր և երկար մասերի մշակման համար՝ բացառիկ ճշգրտությամբ և կայունությամբ։
-1.png?width=5760&name=image%20(31)-1.png)
Տեխնիկական բնութագրեր
G3 L326
G3 L385
G3 L386
Մշակման կարողություններ
Մշակման բարերի առավելագույն տրամագիծը (մմ)
Ֆ32
Ֆ38
Ֆ38
Շպինդելի անցքի տրամագիծը (մմ)
Ֆ37
Ֆ39
Ֆ39
Մաքսիմալ մշակման երկարություն (մմ և դյույմ) (առանց ուղղորդիչ բուշի)
2.5D (առավելագույնը 80)
2.5D (առավելագույնը 90)
2.5D (առավելագույնը 90)
Մաքսիմալ մշակման երկարություն (մմ և դյույմ) (Փակուղի ուղղորդիչ պատյան)
--
--
--
Մաքսիմալ մշակման երկարություն (մմ և դյույմ) (պտտվող ուղղորդիչ պատյան)
երեք հարյուր տասը
երեք հարյուր տասը
երեք հարյուր տասը
Հետևի շպինդելի առավելագույն սեղմման տրամագիծը (մմ)
Ֆ32
Ֆ38
Ֆ38
Սպինդելի առավելագույն հորատման տրամագիծը (մմ)
Ֆ13
Ֆ13
Ֆ13
Շպինդելի առավելագույն թափքավորման տրամագիծ
M12
M12
M12
Հետին շպինդելի առավելագույն փորման տրամագիծը (մմ)
Φ10
Φ10
Φ10
Հետևի շպինդելի առավելագույն թափքավորման տրամագիծ
Մ10
Մ10
Մ10
Ռադիալ կենդանի գործիքի առավելագույն փորման տրամագիծը (մմ)
Φ10
Φ10
Φ10
Ռադիալ կենդանի գործիքի առավելագույն թափքման տրամագիծ
Մ8
Մ8
Մ8
Հետքշիչով աշխատող գործիքի առավելագույն փորման տրամագիծը (մմ)
Ֆ8
Φ8 (ընտրովի)
Ֆ8
Հետընթացով աշխատող գործիքի առավելագույն թափքային տրամագիծ
Մ6
M6 (ընտրովի)
Մ6
Մեխանիկական կարողություններ
Շփինդելի արագություն (րոպե/րոպե)
8000 (պտտվող ուղղորդիչ թև 6000)
6000 (պտտվող ցիլինդր)
6000 (պտտվող ցիլինդր)
Հետին շպինդելի արագություն (րոպե/րոպե)
ութ հազար
ութ հազար
ութ հազար
Ռադիալ կենդանի գործիքի արագությունը (րոպե/րոպե)
վեց հազար
վեց հազար
վեց հազար
Վերադառնալ կենդանի գործիքի արագություն (րոպե/րոպե)
վեց հազար
6000 (ընտրովի)
վեց հազար
Արագ շարժման արագություն (մ/րոպե)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Արագ շարժման արագություն (մ/րոպե)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Շփինդլի շեղում (մմ)
≤0.002
≤0.002
≤0.002
Դիրքավորման կրկնվող ճշգրտություն (մմ)
≤0.003
≤0.003
≤0.003
Գործիքների համակարգ
Արտաքին գլանաձև գործիքներ
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Վերջային մակերեսի մշակման գործիքներ
4(ER20)
4(ER20)
4(ER20)
Ռադիալ կենդանի գործիքներ
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Խոր անցքի գործիքակիր
երկու (ER16)
երկու (ER16)
երկու (ER16)
Վերամշակման գործիքներ
4(ER16)
4(ER16)
4(ER16)
Հետընթացով աշխատող գործիք
4(ER16)
Ընտրովի
4(ER16)
Գործիքակիրի հետադարձ պտտվող ամրակ
--
--
--
Մոտորի հզորություն
Շփինդլ (կՎտ)
վեց կետ երեք
վեց կետ երեք
վեց կետ երեք
Հետևի շպինդլ (կՎտ)
4.2
4.2
4.2
ուղիղ քարշակման առանցք (կՎտ)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Ռադիալ կենդանի գործիք (kw)
մեկ տասնորդական մեկ
մեկ կետ մեկ
մեկ կետ մեկ
Վերադառնալ կենդանի գործիքին (բառային բանալի)
մեկ
1(ընտրովի)
մեկ
Սառեցման պոմպ (կՎտ)
0.4
0.4
0.4
Քաշ և չափս
Քաշ (կգ)
երեք հազար յոթ հարյուր հիսուն
երեք հազար յոթ հարյուր հիսուն
երեք հազար յոթ հարյուր հիսուն
Չափը (մմ)
2960x1660x1920
3100x1660x1920
3100x1660x1920
